МЦОД GreenMDC TelecomOutdoor NGm — новый, компактный и масштабируемый

07 ноября 2017 г. | Категория: Модульный ЦОД (МЦОД)

Модульные дата-центры как явление, похоже, перестали восприниматься заказчиками как нечто новое и необычное. Эти решения все больше набирают популярность, и сейчас их используют многие российские компании и организации. Рынок МЦОДов стремительно развивается, появляются инновационные технические решения. Об одном из них — модульном ЦОДе TelecomOutdoor NGm, который был разработан и произведен российской компанией GreenMDC, — нам рассказал руководитель компании Федор Клименко.

Какова предыстория появления на рынке модели Telecom­OutdoorNGm? Что стало предпосылкой ее создания?

— Прототип наших компактных масштабируемых решений появился в конце 2015 года. Модель TelecomOutdoor NGm — это «младший брат» SCALABLE MDC TelecomOutdoor NG, который состоит из трех типов модулей: Cooling, Energy и Telecom. Последний предназначен для размещения до шестнадцати серверных стоек, а общее их число в системе может достигать двухсот. В модели TelecomOutdoor NGm модуль расширения предполагает размещение до четырех стоек с возможностью масштабировать размер МЦОДа до восемнадцати.

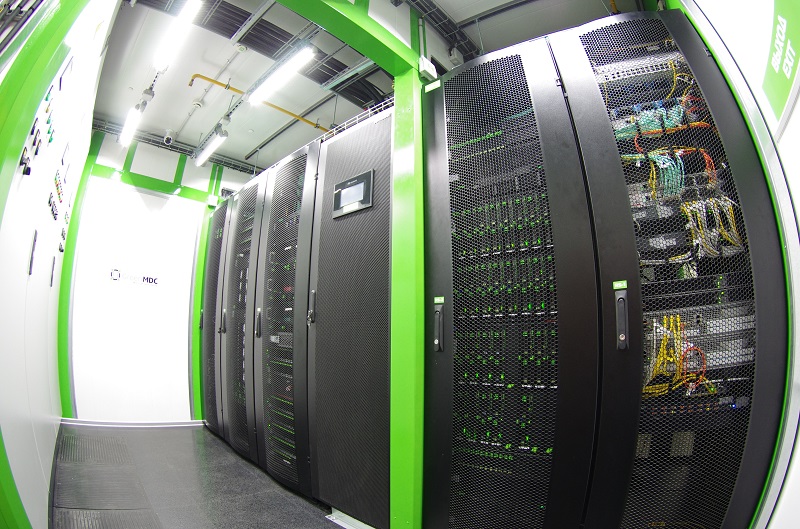

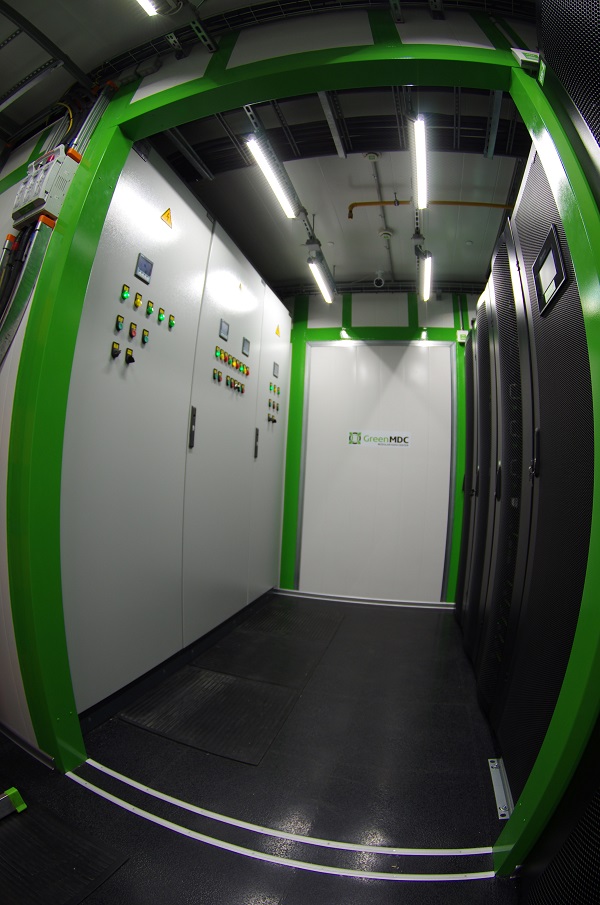

МЦОД GreenMDC TelecomOutdoor NGm – вид изнутри

МЦОД GreenMDC TelecomOutdoor NGm – вид изнутри

Одним из основных факторов, сподвигнувших нас к созданию данной модели, стал растущий в России интерес к модульным масштабируемым дата-центрам, причем в компактном сегменте, традиционно занятым контейнерными ЦОДами. Сейчас можно назвать буквально один-два реализованных в нашей стране проекта МЦОДа, рассчитанных на размещение более чем 50 стоек, при этом компактных инсталляций уже достаточно много. Все вышеупомянутые обстоятельства и подтолкнули нас к созданию масштабируемого компактного решения TelecomOutdoor NGm.



На какого именно заказчика в первую очередь вы ориентировались?

— Основным потребителем МЦОДов типа TelecomOutdoor NGm, на наш взгляд, станут корпоративные и государственные заказчики, которые строят дата-центры для собственных нужд. Это клиенты, которым важны технологии масштабирования, адекватная стоимость владения инфраструктурой (TCO) и удобство эксплуатации. В списке заинтересованных лиц мы предполагаем увидеть компании, которым требуется небольшая собственная серверная емкостью примерно до 20 стоек с возможностью наращивания вычислительных ресурсов как в ближайшем будущем, так и в долгосрочной перспективе. К примеру, речь может идти о компании, у которой есть насущная потребность в установке, скажем, пяти стоек, но в перспективе нескольких лет предполагается увеличение их количества в два, а то и в четыре раза. Наше решение позволяет приобрести МЦОД, рассчитанный на необходимый объем стоек, и в дальнейшем без проблем масштабировать его в полном соответствии с потребностям компании. Такой подход обеспечивает наиболее эффективное использование инвестиций в инфраструктуру дата-центра.



А как же собственные серверные, которые так успешно строят?

— Строить капитальное здание для ЦОДа на 5, 10 или 20 стоек, как правило, нет смысла. При выборе между монтажом серверной комнаты в здании и покупкой модульного решения необходимо помнить: подготовка помещения под серверную — процесс долгий и весьма затратный. Он может растянуться на долгие месяцы (до полугода), так как во время работы постоянно возникают различные непредвиденные ситуации, которые, ра­зумеется, будут влиять и на сроки ввода серверной в эксплуатацию, и на итоговую стоимость проекта.

Конечно, покупка готового решения, или «коробки», — вариант куда более простой, требующий меньших временных и финансовых затрат. К тому же заранее ясно, какая именно конфигурация необходима, поэтому еще до приобретения МЦОДа можно посмотреть и оценить похожее решение: понять, как все функционирует, насколько удобно будет работать специалистам компании-заказчика.

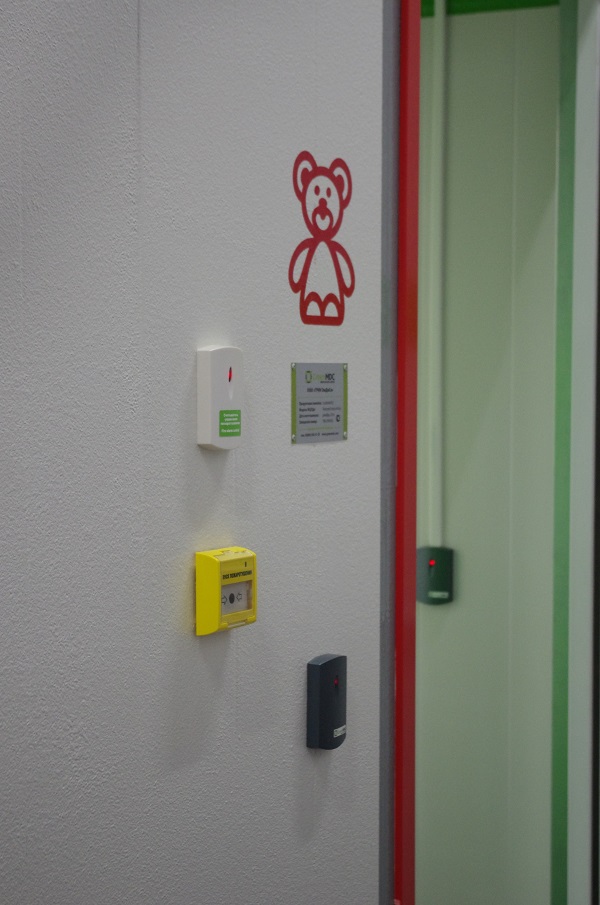

 Вход в стартовый модуль МЦОД GreenMDC TelecomOutdoor NGm

Помимо оптимизации временных и финансовых затрат, какие еще отличительные особенности есть у МЦОДов?

— Если мы говорим о технической составляющей, то так называемый Prefabricated — собранный и протестированный на заводе МЦОД — изначально разрабатывается и производится для размещения вычислительного оборудования. Все решения, которые рассматриваются и внедряются при его создании, направлены на достижение максимально комфортной среды для работы и обслуживания ИТ, инженерных систем, кабельных коммуникаций и так далее. С точки зрения технических характеристик, конечно, модульный ЦОД гораздо удобнее и надежнее, чем серверная внутри здания, даже если она сделана по всем правилам.



Кстати, чтобы организовать на должном уровне серверную, надо еще найти компанию, которая в этом разбирается…

— Да, prefabricated-решениями занимаются пять-семь компаний по всей России, а созданием классических серверных — сотни! На мой взгляд, проще выбрать из нескольких компаний, чем из нескольких сотен. Что касается предсобранных решений, для заказчика очень важно иметь возможность увидеть и протестировать то, что он приобретает, удостовериться в на­дежности и удобстве решения, в соответствии его всем предъявляемым требованиям и т. д.



А что насчет контейнерных ЦОДов?

— Для многих заказчиков КЦОД и МЦОД — это одно и то же решение одинакового класса. Контейнерные ЦОДы ограничены форм-фактором контейнера и показали себя не с лучшей стороны в плане удобства использования. Многие заказчики убеждены, что МЦОД — это контейнерный ЦОД, а значит — тесно и неудобно. И пере­убедить их можно, только демонстрируя действующие объекты: таким образом потенциальные клиенты могут своими глазами все увидеть, пообщаться с инженерами, уже эксплуатирующими наши МЦОДы.



Если говорить о корпоративном клиенте, все-таки Telecom­Outdoor NGm, вероятнее всего, в офисное здание нельзя встроить?

— Основной формат использования TelecomOutdoor NGm — это размещение на открытых площадках, что позволяет либо cэкономить место в здании, либо не тратить деньги на арендные платежи. Размещение МЦОДа за приделами здания — это, на мой взгляд, правильный прогрессивный формат. Также есть возможность реализовать его как пристройку. То есть разместить МЦОД можно рядом с наружной стеной, а затем организовать вход в дата-центр из здания через тамбур. Таким образом заказчик получает дополнительное помещение в виде предсобранного масштабируемого дата-центра. Все наши МЦОДы мы стараемся вписать в окружающий ландшафт или оформить в соответствии с бренд-буком заказчика.



Но при этом модули можно также размещать в производственных и складских помещениях?

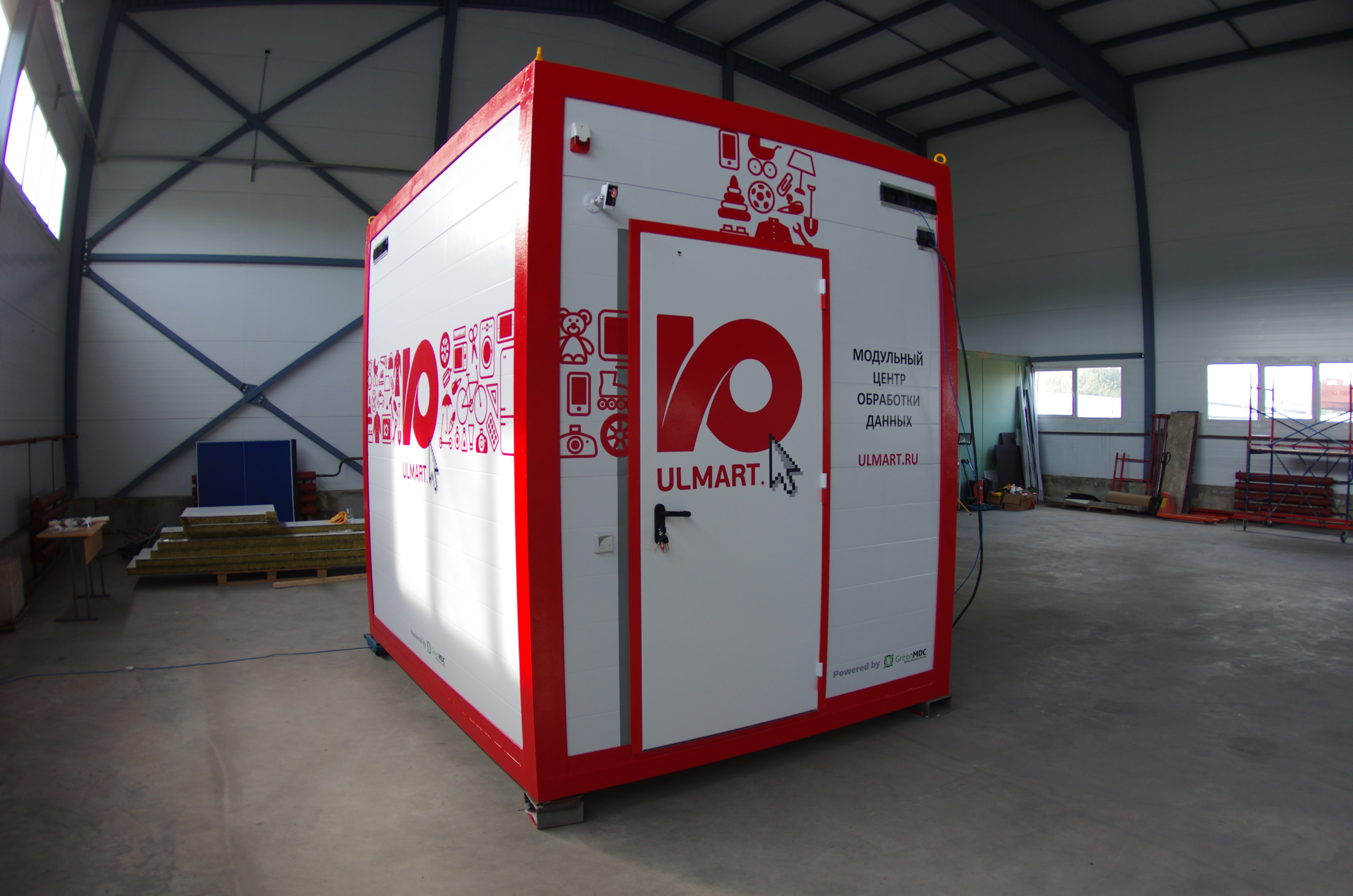

— Действительно, такая возможность имеется. Подобный проект мы разработали и реализовали, к примеру, для компании «Юлмарт», которая в 2016 году строила второй Центр исполнения заказов в Санкт-Петербурге. При создании этого объекта был учтен опыт, полученный в ходе эксплуатации первого такого центра, расположенного рядом с аэропортом Пулково. Это позволило устранить ряд выявленных ранее недочетов. Если коротко, они таковы: инженерные системы серверной были от разных подрядчиков — те же, что и остальные инженерные системы здания. Техническое задание для разных исполнителей явилось основанием для разработки некой проектной документации на каждый из своих разделов. И каждый из подрядчиков по отдельности со своей задачей справился, однако подготовленную серверную еще долго пришлось адаптировать, чтобы она была готова к полноценной работе. Например, не была настроена функция перезапуска кондиционеров после отработки противопожарной автоматики: если срабатывала пожарная сигнализация, система охлаждения выключалась и… больше не включалась. Внутренние блоки кондиционеров установили поперек рядов стоек и так далее. В результате ИТ-департамент фирмы заказчика столкнулся со множеством проблем, связанных с неправильной работой инженерной инфраструктуры серверной.

Еще одна проблема — административная. Проход в серверную сделали через зону склада, а поскольку ассортимент продукции одного из лидеров интернет-ретейла очень большой, то и контроль вноса-выноса со склада оборудования соответствующий — серьезный. Поэтому, если инженер просто шел в серверную из офиса, то с учетом процедур досмотра у него это занимало минут 15. Если же инженеру нужно было вынести из серверной, скажем, жесткий диск, то с учетом всех необходимых согласований на это уходил уже час.



И это повлияло на принятие решения о покупке МЦОДа?

— Оснований, наверняка, было куда больше, чем те, что я перечислил. Было принято решение о покупке предсобранного модульного дата-центра, а после конкурса появилось окончательное понимание: МЦОД должен стоять внутри Центра исполнения заказов. Впрочем, при необходимости МЦОД можно будет вынести и на улицу, ведь данное решение в первую очередь разрабатывалось для установки на открытых площадках.

Здесь я бы хотел более подробно остановиться на самом процессе реализации проекта. Мы долгое время обсуждали с представителями компании «Юлмарт» техническое задание, различные детали. Неожиданно для нас в июле 2016 года заказчик сообщил, что технический запуск объекта должен состояться 1 сентября. К этому времени компания-клиент уже должна была запустить часть своей ИТ-инфраструктуры. Это означало, что в стандартный срок изготовления и поставки МЦОДа (16 недель) мы не вписываемся. Соответственно, и другие потенциальные исполнители проекта были поставлены перед данным фактом. Кто-то предлагал срок реализации 12 недель, кто-то — 16, кто-то — 20. Но реализовать проект надо было всего за шесть недель! Взять на себя ответственность за реализацию проекта в столь сжатые сроки не рискнула ни одна компания из числа участвовавших в конкурсе.



Ни одна, кроме GreenMDC?

— Совершенно верно. Было понятно, что для успешной реализации проекта нам нужно прийти к некому компромиссу с заказчиком. В итоге, узнав подробно все технические детали, мы пришли к выводу: к 1 сентября в МЦОДе, установленном внутри здания, должна стоять одна действующая ИТ-стойка, рассчитанная на 5 кВт нагрузки, — к озвученной клиентом дате данная мощность вполне удовлетворяла потребностям заказчика. Представители «Юлмарта», оценив все внутренние бюрократические процедуры в своей компании и понимая, что полноценный тендер на МЦОД будет идти еще месяц, задали нам вопрос: сколько будет стоить такое решение — «коробка» на одну стойку? При приемлемой цене заказчик был готов приобрести наше решение даже без тендера — лишь бы побыстрее. В итоге наша система уже через полтора месяца была установлена на территории заказчика, а в ней разместилось все необходимое ИТ-оборудование. Так в нашей линейке появился мини-ЦОД CUBiC. На упомянутой площадке «Юлмарт» CUBiC работал как основной дата-центр в течение трех месяцев. Сейчас в нем размещено вспомогательное оборудование, и он продолжает выполнять свою роль как мини-ЦОД. И это несмотря на то, что, согласно техническому заданию заказчика, срок его эксплуатации с установленным в нем серверным оборудованием должен быть не меньше трех и не больше шести месяцев — после этого внутри должно было остаться только пассивное оборудование.



Вы назвали компактное решение CUBiC. Почему было выбрано именно это название?

— CUBiC — быстро, компактно, удобно и достаточно бюджетно. В минимальной конфигурации помещается одна стойка, в максимальной — шесть. Решение представляет собой небольшое помещение с тамбуром или без него. В ближайшее время информация об этом решении появится у нас на сайте, но уже сейчас любой желающий может обратиться в GreenMDC и получить всю необходимую техническую информацию о нашем новом мини-ЦОДе.

Мини-ЦОД Cubic GreenMDC

Вернемся к модели Telecom­Outdoor NGm. Расскажите подробнее об особенностях этого ­МЦОДа.

— Базовая конфигурация состоит из двух типов модулей: стартового модуля (рис. 1) и модуля расширения. В каждом размещены локальные системы кондиционирования, противопожарной автоматики, газового пожаротушения, собственная подсистема мониторинга, а также локальная электрораспределительная сеть. Подключение модуля к инженерным подсистемам — задача несложная, ведь внутри него уже имеются все системы, необходимые для работы ЦОДа. Это сделано для того, чтобы минимизировать время монтажа на площадке.

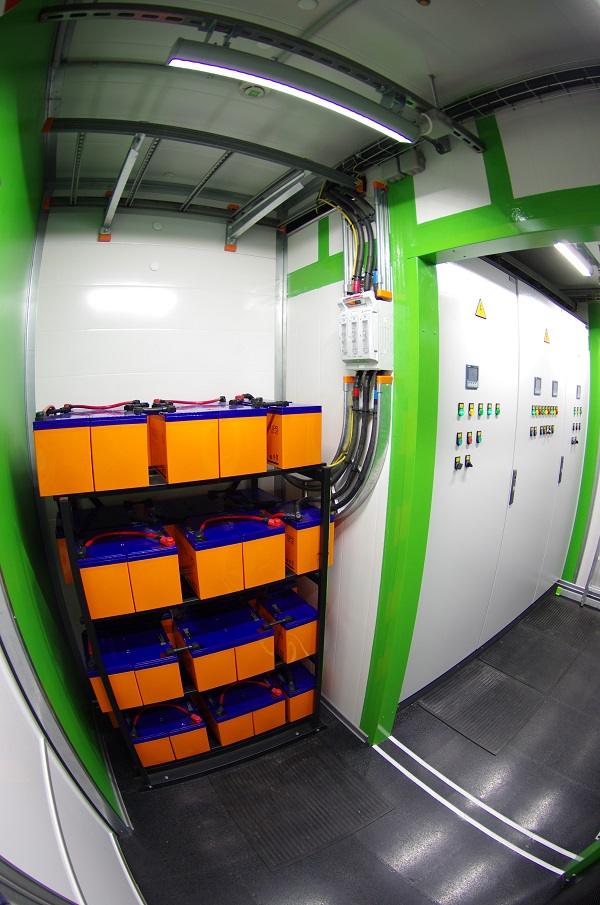

Элементы системы распределения электропитания МЦОДа TelecomOutdoor NGm: на фото АКБ и главный распределительный щит

Есть ли какие-то особенности в системе распределения электро­энергии рассматриваемого МЦОДа?

— Задача корректного формирования требований к дата-центру с точки зрения энергетики крайне непростая, так как обусловлена целым рядом факторов. Классическим примером может являться составление ТЗ на энергопотребление стойки путем суммирования номинальных мощностей всех блоков питания оборудования, предполагаемого для размещения. Когда планирование происходит таким образом, обычно мощность на стойку закладывается на уровне 15 кВт, 20 кВт, иногда даже 30 кВт. Однако во время эксплуатации наступает некоторое разочарование. Связано это с тем, что зачастую оборудование, которое вроде бы должно, исходя из мощности блоков питания, потреблять 30 кВт, в реальности расходует вчетверо меньше электроэнергии, чем было предусмотрено первоначально. И это существенная проблема: данный просчет влечет за собой неэффективное расходование средств. Как свидетельствуют статистические данные, большинству дата-центров далеко до полной проектной нагрузки по энергетике. Бывает так, что стойки ставить уже физически некуда, а мощность ИБП и кондиционеров остается избыточной. При этом использование масштабируемых МЦОДов, в частности нашего решения TelecomOutdoor NGm, избавляет от подобных проблем.

  Рис. 2. Элементы системы распределения электропитания МЦОДа TelecomOutdoor NGm: на фото АКБ и главный распределительный щит

Каким образом?

— Во-первых, благодаря тому, что можно приобретать ровно тот объем инженерной инфраструктуры, который необходим на текущий момент. Это относится не только к количеству стоек, но и к тем киловаттам, которые изначально заложены в конфигурацию дата-центра. Конкретный пример — проект для компании «Юлмарт», о котором мы сейчас говорим. Заказчик понимал, что средняя мощность потребления стойки составляет порядка 8 кВт. Причем оценка была сделана с учетом электропотребления похожих стоек, размещенных в коммерческом дата-центре. Это позволило получить достоверную информацию по электрической нагрузке. Заказчик, понимая, что решение масштабируемое и его можно наращивать по мере необходимости, поставил задачу — установить главный распределительный щит и источник бесперебойного питания с учетом того, чтобы их мощности хватило для подключения еще одного модуля МЦОД с четырьмя стойками по 8 кВт каждая (рис. 2).

Если у заказчика нет четкого представления о реальном потреблении электроэнергии оборудованием, он может ориентироваться на общепринятые усредненные показатели — от 5 до 10 кВт на стойку. Может случиться и так, что ресурсов ИБП и ГРЩ еще в избытке, а свободных стоек уже нет. В этом случае мы просто добавим новый модуль и подключим его к существующей электрической системе МЦОДа без проведения какой-либо модернизации. В этом, на мой взгляд, и заключается экономический эффект от использования масштабируемых решений. Ведь, приобретая дата-центр в начальной конфигурации, при необходимости можно добавлять нужное количество стоек, но без наращивания энергетической подсистемы. Если же не хватает мощности электрических компонентов, то в модуле расширения устанавливаются еще по одному ГРЩ и ИБП, и ЦОД продолжает развиваться дальше. Все происходит гибко, логично и с минимальными затратами.



Система охлаждения — такой же немаловажный аспект ЦОДа. Как она реализована в данной модели?

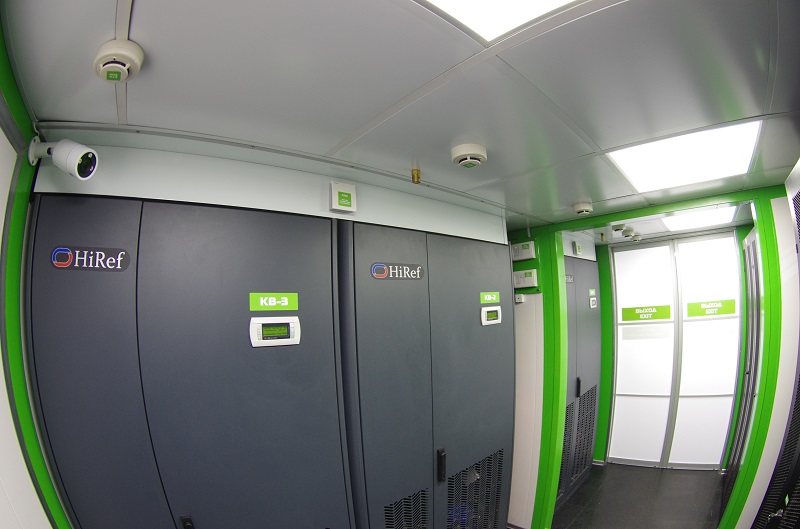

— В модуле расширения устанавливаются до двух кондиционеров. Максимальная мощность каждого составляет 24 кВт. Система охлаждения резервируется по схеме N+1. Охлажденный воздух подается за фальшпотолок, откуда попадает в холодный коридор. При этом в каждом модуле пространство фальшпотолка изолировано: воздушные потоки там не смешиваются, но на уровне холодного коридора это единое помещение (рис. 3). Такая схема позволяет обеспечить отказоустойчивость системы охлаждения при выходе из строя одного из кондиционеров.



Кондиционеры забирают горячий воздух из горячего коридора, а охлажденный воздух подают за фальшпотолок. За фальшпотолком холодный воздух идет в холодный коридор

Рис. 3. Кондиционеры забирают горячий воздух из горячего коридора, а охлажденный воздух подают за фальшпотолок. За фальшпотолком холодный воздух идет в холодный коридор



GreenMDC анонсировал, что данное решение имеет возможность горячего масштабирования. Как происходит расширение серверного пространства — добавляются стойки?

— На уровне помещений сопряжение модулей обеспечивается за счет сложной конструкции торцевых стен, наружная часть которых — съемная (рис. 4). Такой подход позволяет организовать общее пространство автозала без необходимости отключения оборудования — все происходит в горячем режиме. Более подробно эта схема описана на нашем сайте.

  Рис. 4. Фрагмент крепления торцевой стены МЦОДа TelecomOutdoor NGm

Рис. 4. Фрагмент крепления торцевой стены МЦОДа TelecomOutdoor NGm

Сколько времени понадобится, чтобы расширить МЦОД?

— Всего один день. Еще пару дней займет подключение инженерных систем. Время, необходимое для изготовления самого модуля расширения, составляет около двух месяцев.



Расскажите, как организована еще одна из важнейших систем — система газового пожаротушения.

— Локальные панели пожарной сигнализации, которые имеются в каждом модуле, объединяются в общую интегрированную систему. Похожим образом устроена и система газового пожаротушения. В каждом модуле дата-центра установлен свой баллон с огнетушащим веществом, от которого выполнена разводка труб по модулю.

Внутреннее пространство ­МЦОДа — это общий противопожарный объем, поэтому модули ГПТ срабатывают синхронно. Немаловажно то, что вся трубная разводка сделана на этапе изготовления МЦОДа — никаких сварочных работ или обжимки труб на площадке заказчика выполнять не требуется.



Каковы планы развития компании? Есть какие-то новые продукты, решения?

— Основным двигателем в развитии GreenMDC являются инсталляции. Соответственно все усилия направлены на то, чтобы их количество увеличивалось. Наша компания активно разрабатывает и предлагает рынку новые решения. К таковым, без сомнения, относится упомянутый выше мини-ЦОД CUBiC, который может с равным успехом работать как в помещении, так и на улице. С другой стороны, за последний год наша компания вышла на уровень обсуждения действительно крупных ­проектов — предсобранных МЦОДов, рассчитанных на 100 и более стоек. Пока что подобных инсталляций в России нет, однако мы надеемся, что благодаря нашей работе они появятся. Сейчас интенсивно формируется понимание необходимости увеличения масштабов дата-центров, и это касается не только традиционных площадок, но и в большей степени именно МЦОДов. В данном сегменте GreenMDC находится в авангарде технологического и рыночного процессов.

В МЦОД TelecomOutdoor NGm применены кондиционеры компании HiRef S.p.A. (Италия), эксклюзивным дистрибьютером которой является наша компания. В данном случае это шкафные кондиционеры серии NRG, работающие на компрессорах с инвертером. Решение максимально соответствует концепции гибкости и масштабируемости ЦОДа в горячем режиме, заложенной в TelecomOutdoor NGm нашим партнером — компанией GreenMDC.

Компрессоры с инвертером избавляют от пусковых токов, благодаря чему всегда можно плавно регулировать холодопроизводительность в зависимости от нужд заказчика. Это позволяет с большей точностью поддерживать необходимую температуру внутри ЦОДа.

Кроме того, разделение холодного и горячего коридоров дает заказчику возможность нагружать стойки по максимуму. Если клиент не может обеспечить полную нагрузку кондиционеров, излишек холода может быть использован при расширении ЦОД.

В качестве дополнительной услуги мы предлагаем расширенный сервисный пакет по всему установленному оборудованию.

Безусловно, это всего лишь одно из решений, которые мы можем предложить сегодня. Для дата-центров фиксированного размера, например, очень хорошо подошло решение, основанное на использовании внутрирядных кондиционеров. Также мы предлагаем варианты систем кондиционирования на прецизионных сплит-системах или прецизионных руфтопах от компании HiRefS.p.A. Для крупных ЦОДов — системы воздушного охлаждения Databatic или системы, работающие на охлажденной воде.

Надеюсь, в ближайшем будущем мы увидим эти решения в действии.

Василий Новиков, руководитель направления инженерной инфраструктуры ЦОД ООО «ТРЕЙД ГРУПП»

Василий Новиков,

руководитель направления инженерной инфраструктуры ЦОД

ООО «ТРЕЙД ГРУПП»

тел.: +7 (495) 225-48-92

[novikov@tg-tk.ru]

В МЦОД TelecomOutdoor NGm применены кондиционеры компании HiRef S.p.A. (Италия), эксклюзивным дистрибьютером которой является наша компания. В данном случае это шкафные кондиционеры серии NRG, работающие на компрессорах с инвертером. Решение максимально соответствует концепции гибкости и масштабируемости ЦОДа в горячем режиме, заложенной в TelecomOutdoor NGm нашим партнером — компанией GreenMDC.

Компрессоры с инвертером избавляют от пусковых токов, благодаря чему всегда можно плавно регулировать холодопроизводительность в зависимости от нужд заказчика. Это позволяет с большей точностью поддерживать необходимую температуру внутри ЦОДа.

Кроме того, разделение холодного и горячего коридоров дает заказчику возможность нагружать стойки по максимуму. Если клиент не может обеспечить полную нагрузку кондиционеров, излишек холода может быть использован при расширении ЦОД.

В качестве дополнительной услуги мы предлагаем расширенный сервисный пакет по всему установленному оборудованию.

Безусловно, это всего лишь одно из решений, которые мы можем предложить сегодня. Для дата-центров фиксированного размера, например, очень хорошо подошло решение, основанное на использовании внутрирядных кондиционеров. Также мы предлагаем варианты систем кондиционирования на прецизионных сплит-системах или прецизионных руфтопах от компании HiRefS.p.A. Для крупных ЦОДов — системы воздушного охлаждения Databatic или системы, работающие на охлажденной воде.

Надеюсь, в ближайшем будущем мы увидим эти решения в действии.

Источник: Журнал "ЦОДы.РФ", №20
