Четыре ошибки в проекте ЦОДа

10 октября 2014 г. | Хигби Кэрри | Категория: Обсуждаем статью

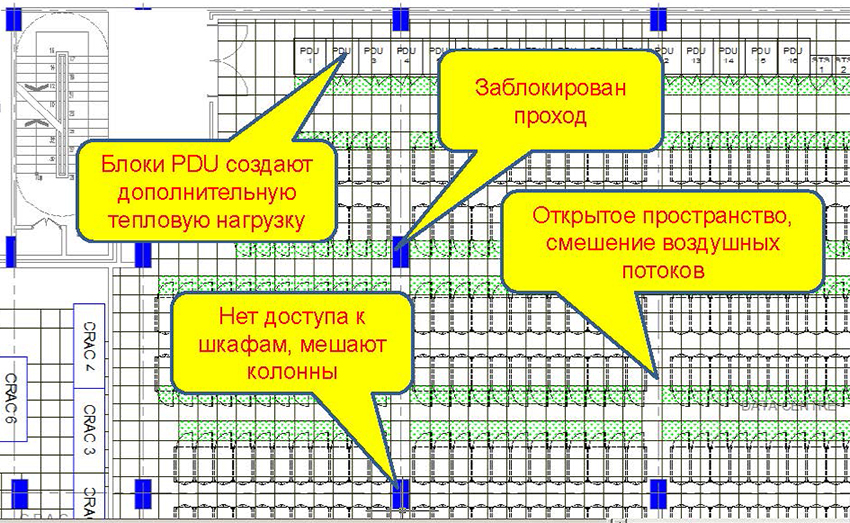

Один из заказчиков показал Кэрри Хигби, директору компании Siemon по решениям для центров обработки данных, проект довольно крупного ЦОД, который должен быть построен в Азии, и попросил оценить качество его составления. Фрагмент проекта – участок поэтажного плана машинного зала – Кэрри включила в доклад, представленный 18 сентября 2014 года на семинаре Группы Компаний ICS «Особенности построения современных центров обработки данных».

Вопрос, заданный аудитории, был прост: «Что здесь не так?» Прост по форме, но не по содержанию: оказалось, что в проекте содержались грубые, хотя и не всегда очевидные ошибки.

Фрагмент этого плана 5 октября мы показали нашим читателям и получили много откликов. А вот комментарии самой Кэрри Хигби к этой задаче:

«1. Первое, что обращает на себя внимание: блоки распределения питания (PDU), расположенные таким образом, создадут дополнительную тепловую нагрузку. Они значительно удалены в пространстве от того оборудования, которое будут запитывать. Через весь ЦОД придется тянуть кабели системы электропитания, а чем они длиннее, тем больше сопротивление и тем большее количество энергии будет расходоваться впустую, в итоге переходя в тепловую форму. Кроме того, если кабели будут проложены под фальшполом, они могут препятствовать движению охлаждающего воздуха.

2. Во многих местах колонны блокируют проходы к оборудованию. Во всем центре обработки данных 4 тыс. шкафов, но к части из них с тыльной стороны пройти невозможно. Если установить в такие шкафы оборудование с лицевой стороны, то получить доступ с тыльной стороны шкафа для обслуживания и/или подключения кабелей персонал сможет, только перелезая в блокированную зону через верх шкафов.

3. Тот факт, что колонны блокируют часть проходов, является нарушением требований пожарной безопасности. При возгорании или другой экстренной ситуации быстро покинуть место пожара будет сложно, а это вопрос спасения жизни людей.

4. При этом в рядах шкафов существуют пропуски, через которые неизбежно будет происходить утечка охлаждающего воздуха. Охлаждающие потоки должны проходить строго сквозь шкафы, от лицевой стороны к тыльной, но при конфигурации, заложенной в проекте, у воздуха появляются многочисленные обходные пути. Потоки из холодных и горячих коридоров будут смешиваться, что приведет к снижению эффективности теплообмена и чрезмерному потреблению электроэнергии системами охлаждения».

Присутствовавшие в зале во время выступления Кэрри российские специалисты выразили также опасения насчет большой протяженности коридоров между шкафами. При такой конфигурации кондиционеры CRAC не смогут доставить необходимое количество охлаждающего воздуха к шкафам, отстоящим далеко от стен помещения. Оборудованию будет недоставать интенсивности охлаждения, что может привести к перегреву. Кэрри пояснила, что на экране представлен лишь фрагмент плана, на нем не видно, что кондиционеры установлены с нескольких сторон по периметру помещения, но подтвердила, что подобные соображения всегда нужно учитывать при проектировании ЦОД.
