Российский рынок быстровозводимых сборных МЦОДов пошел на взлет

17 мая 2017 г. | Категория: Аналитика рынка ЦОД, Модульный ЦОД (МЦОД)

Быстровозводимые сборные модульные дата-центры появились на российском рынке более пяти лет назад, но их долго считали сугубо нишевыми решениями, не способными завоевать широкий рынок. Возможно, пока что так оно и есть, но, как показали 2015 и 2016 годы, заказчики все чаще принимают решения в пользу быстровозводимых сборных МЦОДов.

Первые проекты по созданию модульных дата-центров (не следует путать их с контейнерными) были реализованы в России в 2011–2012 годах. За прошедшие годы накопилась уже достаточная статистика и опыт эксплуатации подобных решений, а число реализаций приближается к двум десяткам. Такое количество построенных и эксплуатирующихся объектов дало репрезентативную выборку для исследования, которое было подготовлено силами агентства маркетинговых коммуникаций «Медиа Грус» в начале 2017 года. С целью сбора актуальной информации мы провели анкетирование основных участников российского рынка МЦОД — как интеграторов, так и производителей. Полученные данные легли в основу исследования, выдержки из которого приведены в статье. Подчеркнем, что объектом анализа был сегмент модульных ЦОДов — контейнерные решения типа «все в одном» (КЦОД) и микроЦОДы в данной публикации не рассматриваются.

Проектов все больше

Пионером российского рынка МЦОД можно считать компанию «Инфосистемы Джет», которая реализовывала подобный проект уже в 2011 году на базе решений зарубежных производителей. Но уже в 2013-м количество реализаций увеличилось до трех благодаря внедрениям компаний «Утилекс», «Техносерв» и SDN. В 2014 году кризис отразился и на рынке модульных ЦОД: объем инсталляций снизился до двух за год. Однако в 2016 был отмечен резкий всплеск количества реализованных проектов (рис. 1). Это связано как с общим подъемом экономики, так и с тем, что заказчики наконец осознали преимущества модульного подхода.

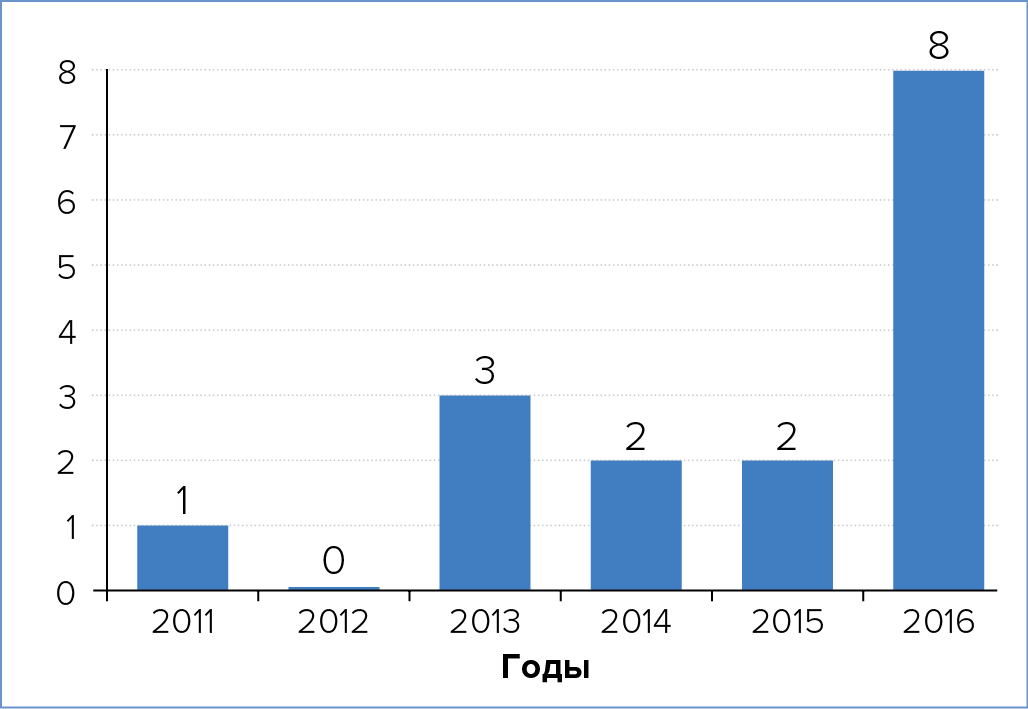

Рис. 1. Количество проектов  быстровозводимых сборных модульных ЦОД, реализованных в России, по годам

Всего, по данным агентства маркетинговых коммуникаций «Медиа Грус», на территории страны реализовано не менее 16 проектов, относящихся к классу быстровозводимых сборных модульных ЦОДов. Большая часть из них — в Москве и Санкт-Петер­бурге (рис. 2).

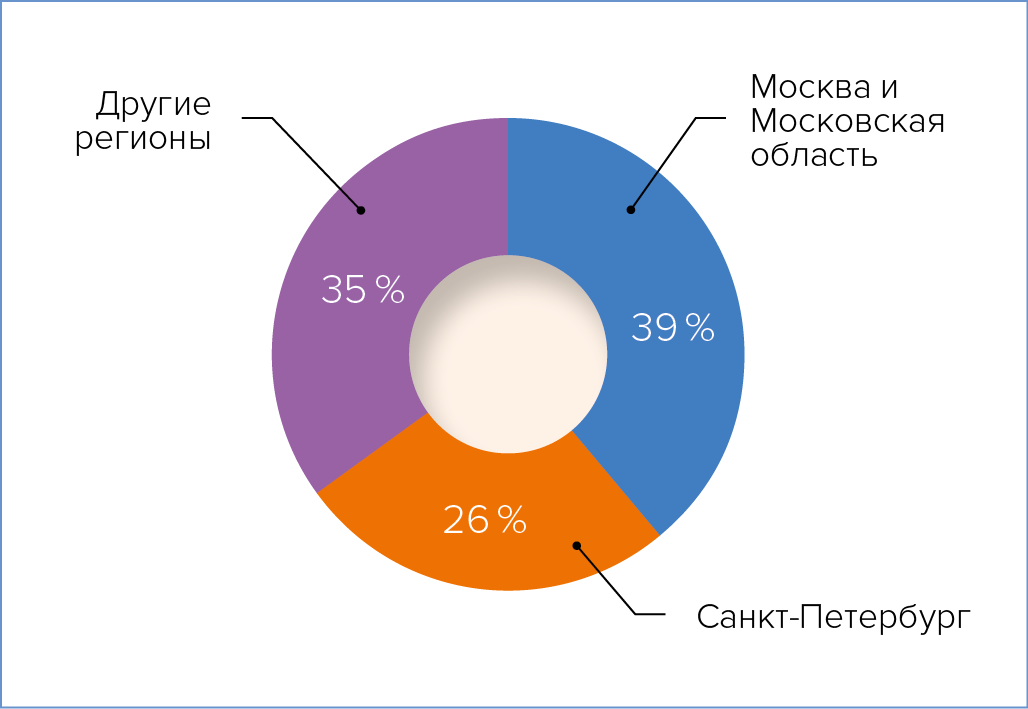

Рис. 2. Распределение реализованных в России проектов быстровозводимых сборных модульных ЦОД(БСМЦОД) по регионам. Данные по состоянию на 2016 год

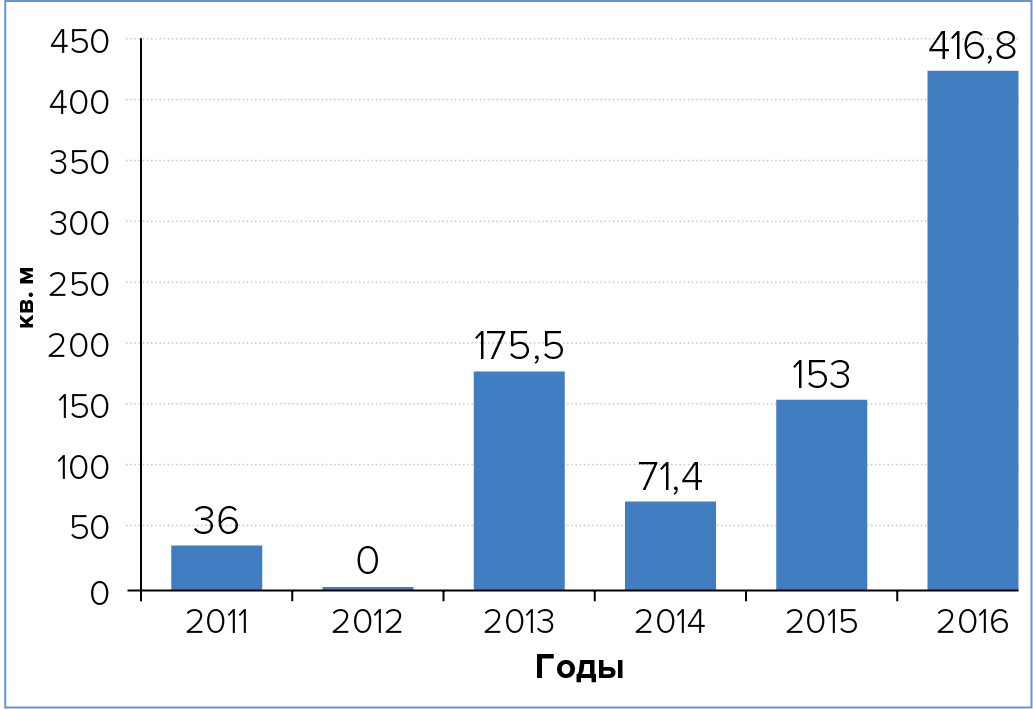

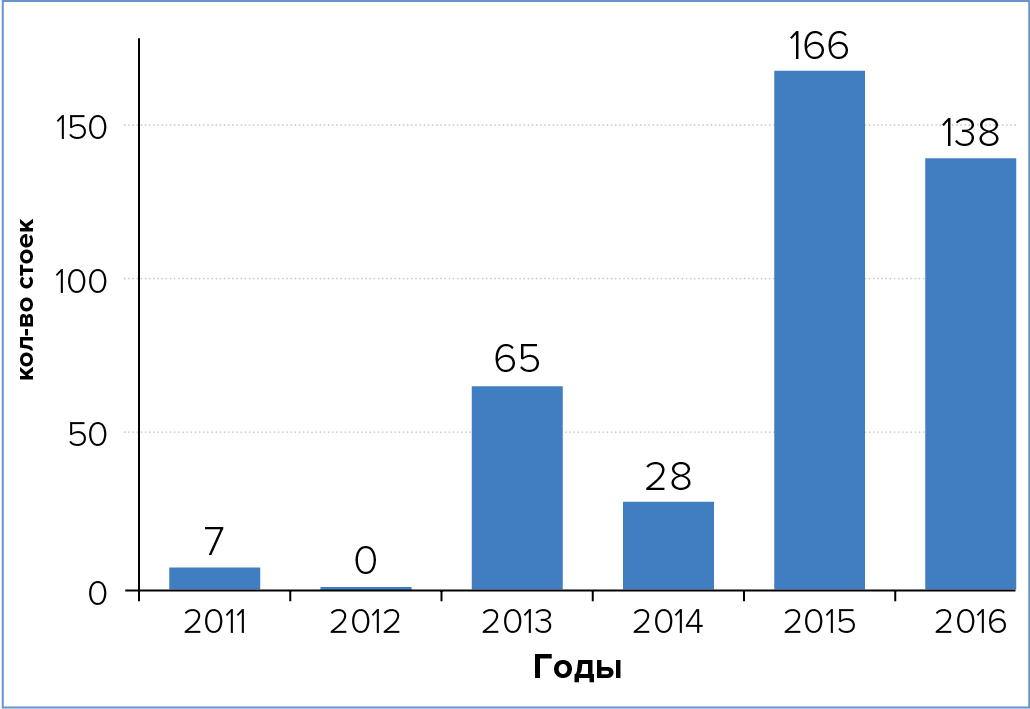

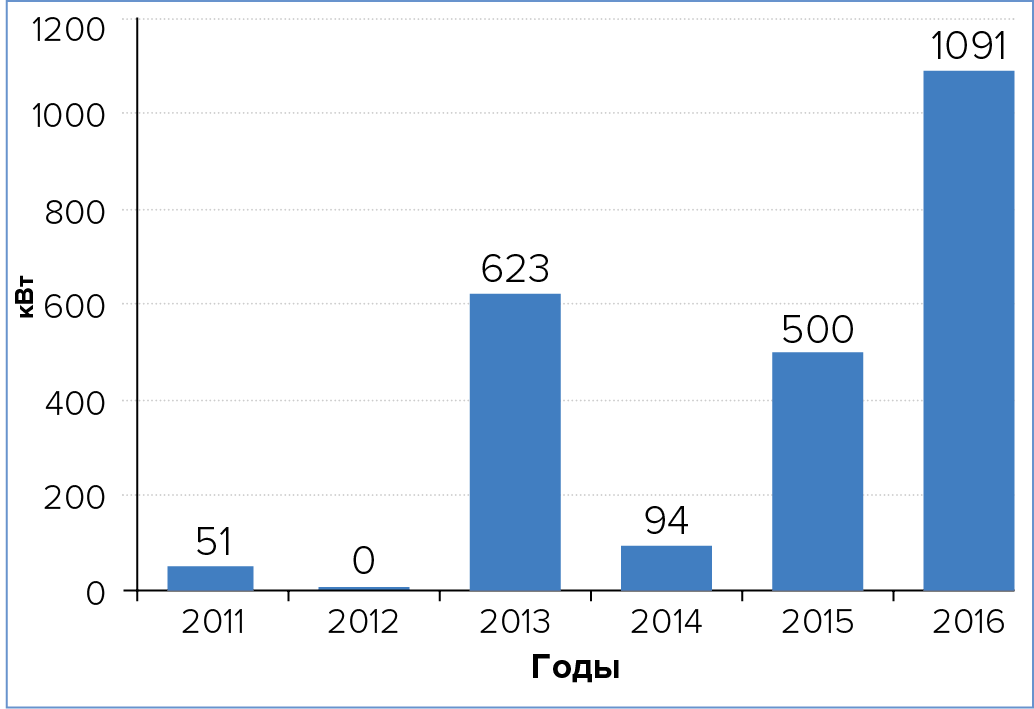

Но количество реализованных проектов — это всего лишь один показатель. Интересна также динамика по другим срезам, например, по вводимой полезной площади или мощности ­дата-центров. Эти показатели тоже следуют общей тенденции — в 2016 году объемы вводимых в эксплуатацию площадей значительно выросли по сравнению с 2015 годом (рис. 3). То же самое можно сказать и про совокупную полезную мощность (рис. 4). Из этой тенденции выбивается количество стоек, размещенных в действующих МЦОДах — в 2016 году их было введено в эксплуатацию меньше, чем в ­2015-м (рис. 5). Это говорит о том, что в прошлом году внедрялись, главным образом, относительно небольшие проекты, в то время как в 2015-м было реализовано несколько крупных внедрений.

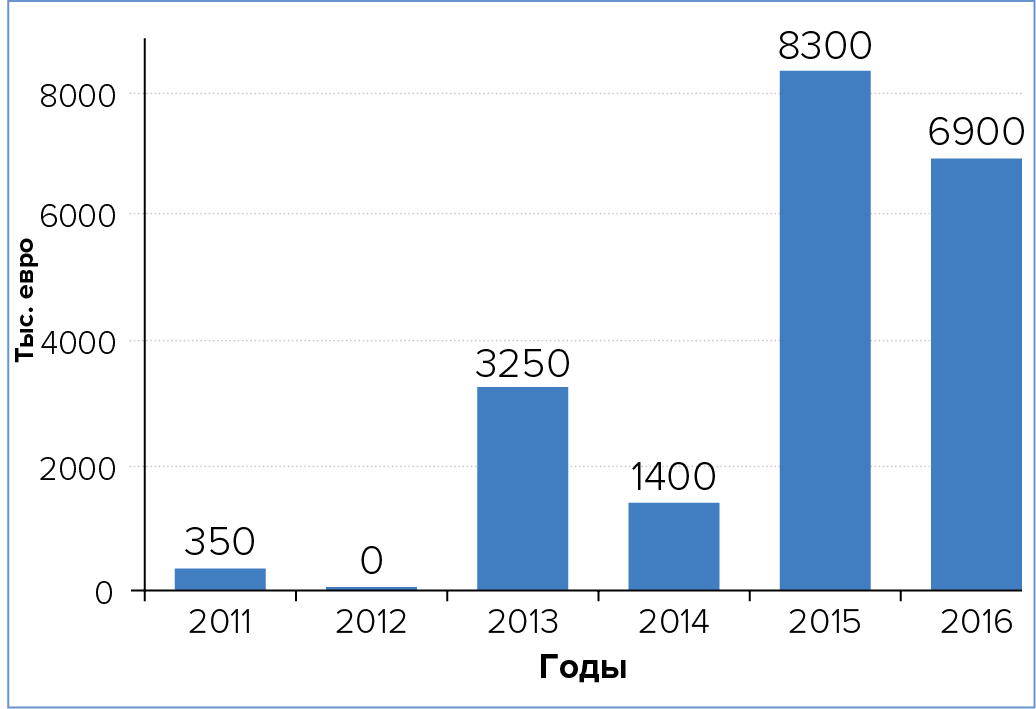

Более детальная информация о реализованных проектах БСМЦОД. В ней представлены параметры большинства действующих на сегодняшний день российских дата-центров, построенных по модульному принципу. Дополнительно указаны комплексы, работающие на территории постсоветских государств, например, Беларуси. Отметим также, что, согласно оценкам аналитиков «Медиа Грус», ежегодный объем рынка БСМЦОД в России находится на уровне €8–9 млн (рис. 6).

В таблице  представлены только проекты, данные о которых были предоставлены официально — разрешение на их публикацию мы получили непосредственно от компаний, занимавшихся внедрением. В то же время некоторые проекты остались за рамками исследования. Речь идет о модульных дата-центрах, созданных на базе объектов капитального строительства. Как, например, достаточно крупный МЦОД в Санкт-Петербурге, реализацию которого осуществил для собственных нужд хостинг-провайдер SDN. В рамках проекта происходит поэтапный ввод в эксплуатацию операторских модулей емкостью по 164 стойки каждый (всего их будет девять). В 2013 году введена первая очередь, в 2014-м — вторая, в ­2015-м — третья. О более поздних расширениях информация отсутствует. В основе проекта фирменная технология ­­
Stack.КУБ, подразумевающая комбинацию серверных модулей, блоков свободного охлаждения и контейнеров с ­дизель-роторными ИБП.

К этому же классу решений относится и новый ЦОД телекоммуникационного оператора «КОМКОР», который был построен компанией Huawei в 2015 году, а также одна из крупнейших инсталляций AST Modular, осуществленная в ярославском ­дата-центре компании «Билайн» (где создано шесть модулей для установки серверного оборудования, площадью 500 кв. м каждый). Кроме того, в таблицу мы не включили проекты микроЦОД, рассчитанные максимум на несколько стоек и не предполагающие возможности существенного наращивания полезной площади. Таким образом, в обзор не попали проекты компании «Утилекс», созданные на базе решений DataStone+. Но все же подавляющее большинство построенных быстровозводимых сборных МЦОДов удалось охватить. Однако не всю информацию можно вместить в таблицу, поэтому особенности некоторых проектов рассмотрим отдельно.

GreenMDC

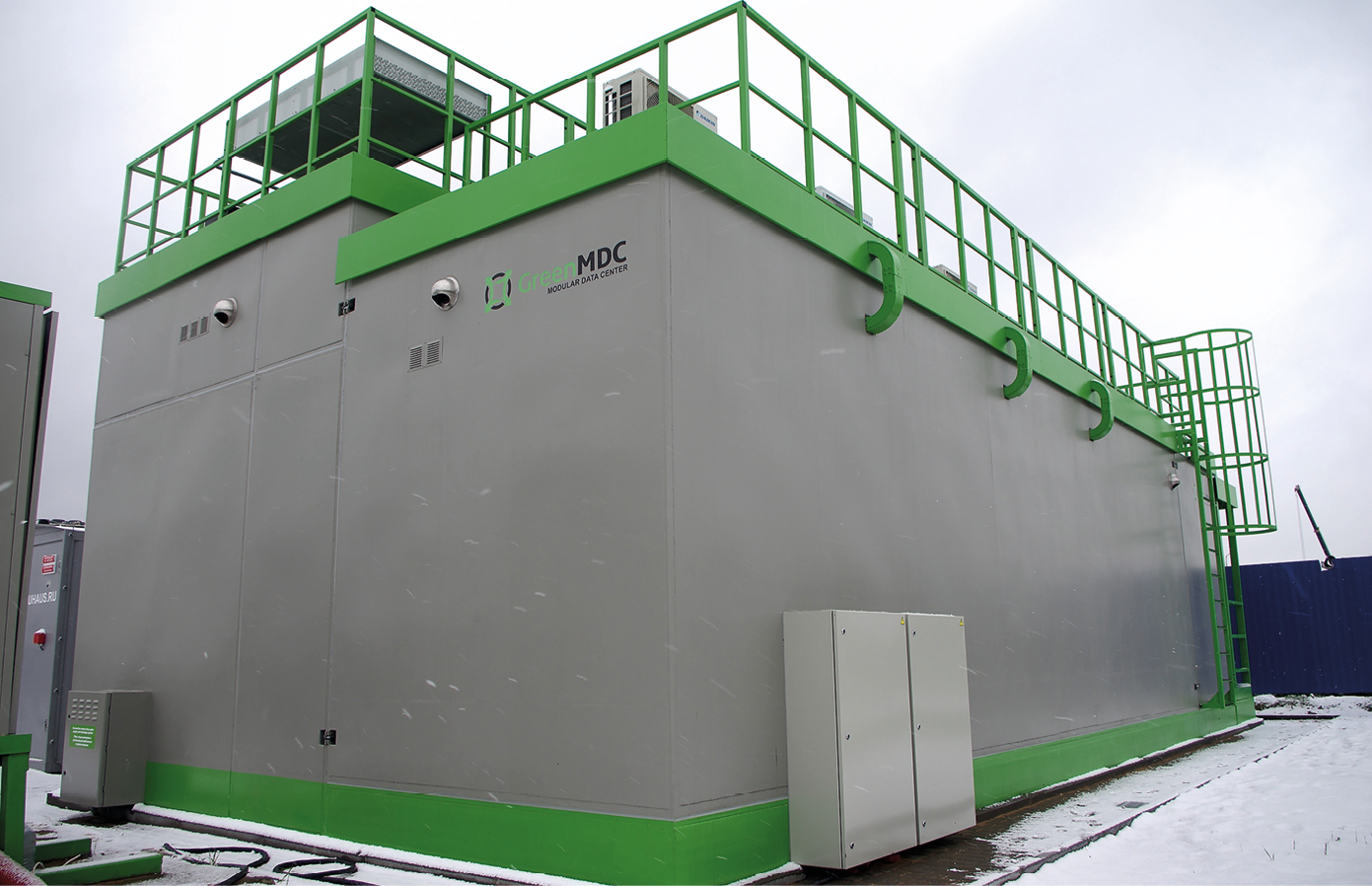

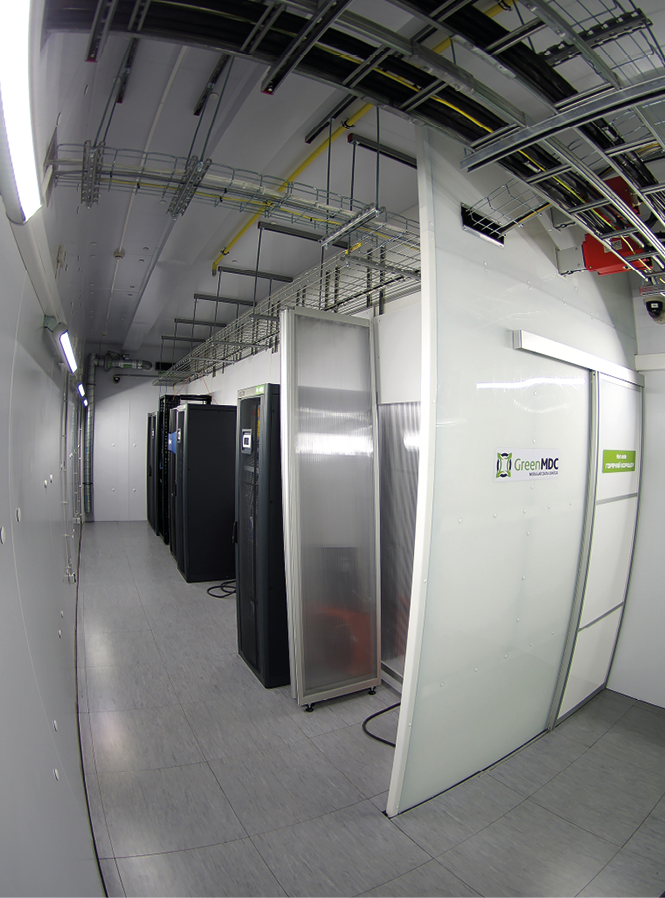

В 2014 году компания GreenMDC построила свой первый МЦОД. Заказчиком выступил хостинг-провайдер «Миран», которому потребовалось оперативное расширение уже работающего коммерческого дата-центра. Модуль FixedSizedMDC CompactIndoor24 был изготовлен в виде отдельных предсобранных блоков, каждый из которых имеет разрешенный транспортный габарит и может свободно, без специальных разрешений, перевозиться по дорогам общего пользования.

Вся конструкция состоит из трех блоков: серверного для установки стоек (два ряда по двенадцать 47U-шкафов размером 600 х 1200 мм); энергетического, в котором размещено электрощитовое оборудование, ИБП, аккумуляторы и ряд других элементов; входной группы с пандусом. Чтобы уменьшить площадь, занимаемую конструкцией, МЦОД было решено установить в два уровня: энергоблок расположен над серверным модулем (который, кстати, оборудован фальш­полом высотой 30 см). Общее время, затраченное на проект, составило 15 недель, из которых 11 ушло на изготовление модуля и 4 — на пусконаладочные работы, которые проводились на площадке заказчика.

Опыт эксплуатации решения оказался положительным, и летом 2016 года «Миран» поставил у себя еще один МЦОД с аналогичными характеристиками по мощности и емкости.

В прошлом году GreenMDC внедрил проект МЦОД для компании «Юлмарт» — Scalable Telecom Outdoor NGm c технологией «горячего» масштабирования, позволяющей расширять размер автозала и энергетического потенциала без остановки ЦОДа и отключения оборудования.

Второй установленный GreenMDC МЦОД FixedSized MDC StandardOutdoor 12 (для одной из крупных российских фармацевтических компаний) был признан «Лучшим отечественным продуктом» за 2016 год по версии «Национальной премии ЦОДы.РФ».

 «Техносерв»

Компания «Техносерв» поставляет на рынок модульные ЦОДы начиная с 2013 года. Ее первым проектом стала инсталляция для «Аэрофлота»: система получила название «ИТ Экипаж». Концептуально система состоит из двух модулей — инженерного и серверного, каждый из которых представляет собой отдельный контейнер. В первом находятся ИБП, АКБ, электрощитовое оборудование, системы холодоснабжения. Во втором размещаются стойки для оборудования. Система охлаждения может быть воздушной (фреоновой) или работать на чиллерной воде. Один инженерный модуль рассчитан на обслуживание одного серверного контейнера.

При этом однотипные модули (как инженерные, так и серверные) имеют возможность стыковки для создания единого технологического помещения необходимого размера. Модульный ЦОД из нескольких пар блоков может дополняться и другими помещениями: складским, административным, бытовыми и т. д. Все основные инженерные подсистемы резервируются по схеме N+1 или 2N. В серверном блоке есть возможность реализовать охлаждение как с помощью фальшпола, так и путем установки межрядных кондиционеров. Первый проект по созданию МЦОДа для «Аэро­флота» содержал 56 стоек при общей полезной ИТ-нагрузке 560 кВт. Проект был реализован в течение шести месяцев. Опыт оказался удачным, и в 2016 году авиаперевозчик заказал еще один МЦОД «ИТ Экипаж» — на этот раз на 78 стоек и, соответственно, 780 кВт ИТ-нагрузки. Кроме того «Техносерв» реализова МЦОД в Великом Новгороде для нужд одного из крупнейших операторов связи страны.

«Утилекс»

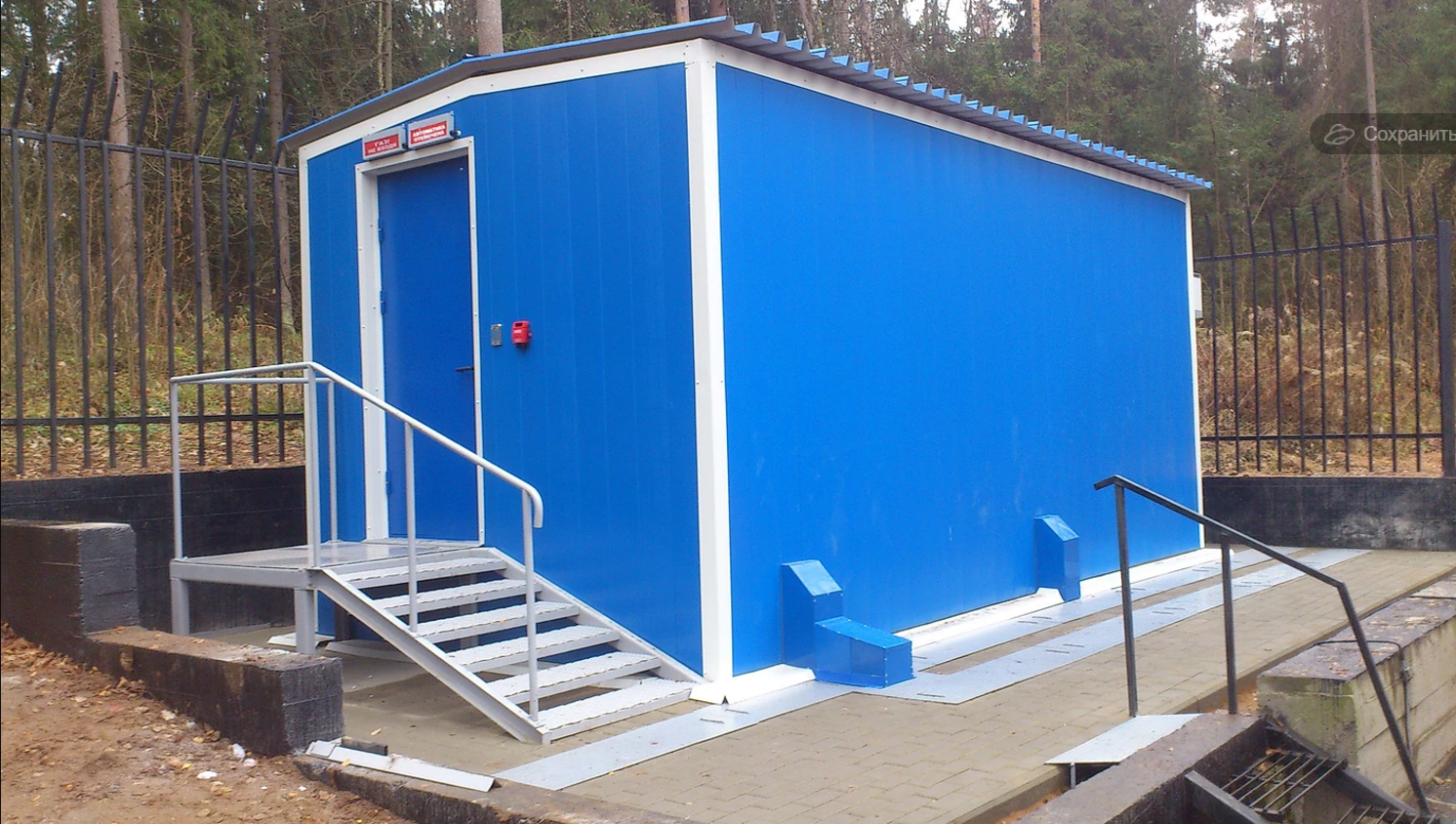

Целый ряд интересных проектов реализовала компания «Утилекс», причем главным образом на основе МЦОДа собственной разработки серии NOTA. В 2013 году было внедрено два решения, в 2014-м — одно. Прошлый год выдался особенно «урожайным»: два проекта на базе NOTA.

Наиболее интересным решением, на наш взгляд, стал модуль, созданный для государственного заказчика из ЦФО. Полезная мощность МЦОДа составила 100 кВт, притом что внутри установлено всего пять серверных стоек. Система получилась достаточно высокоплотной, а ее изготовление и установка заняли 16 недель. Самый длительный по реализации проект также отмечен в 2016 году. Речь идет о поставке МЦОД NOTA для АО «Красноярская ГЭС», на что в целом ушло 40 недель.

Huawei

Если говорить о быстровозводимых модульных ЦОДах, то на данный момент компания Huawei заявила только об одном решении, реализованном на основе контейнеров. Но что касается модульных ЦОДов на базе капитальных зданий, то здесь стоит упомянуть проект Huawei для оператора «КОМКОР» («АКАДО Телеком»), реализованный в 2015 году в Москве. В рамках внедрения специалисты Huawei провели полный комплекс работ — от проектирования до поставки оборудования, монтажа и пусконаладочных работ. Все основные инженерные подсистемы также произведены китайской компанией. В основе проекта лежит типовое решение для МЦОД IDS2000. На данный момент на объекте установлены сто стоек, что составляет половину проектной емкости. В том же году Huawei завершила в России еще два проекта на базе IDS2000 и еще три — в 2016-м (в т. ч. один — на основе решения IDS1000).

РЦОД от Softline и Emerson

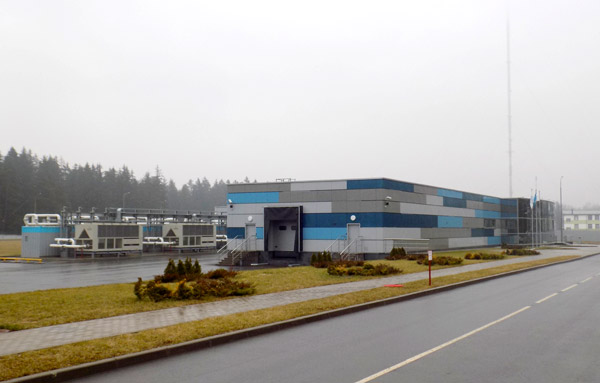

Компания в 2016 году реализовала один из крупнейших проектов построения МЦОД на постсоветском пространстве. Речь идет о создании Республиканского центра обработки данных (РЦОД) в Белоруссии, который известен также под названием BeCloud. Решение на базе разработок Emerson Network Power (ныне Vertiv) было собрано и протестировано на заводе производителя в ЕС и затем доставлено на территорию республики. Основой дата-центра являются контейнеры размером 14 х 3,45 х 4 м, вмещающие по 13 серверных шкафов 47U, высота фальшпола составляет 800 мм. Модули изготовлены с индивидуальными габаритами, разработанными специально для данного проекта. В рамках первой очереди установлено 12 специальных модулей общей емкостью 156 стойки и полезной мощностью 1,1 МВт. Всего очередей на объекте запланировано четыре. Таким образом, общая проектная емкость решения должна достичь 624, а полезная мощность — 4,4 МВт. Проект стартовал в 2015 году, и на его реализацию было отведено 12 месяцев. При этом объем работ включал в себя прокладку нескольких десятков километров внешних сетей линии электроснабжения и ВОЛС. Объект стал единственным в стране, получившим сертификаты Uptime Institute Tier III Design и Facility.

Портрет российского МЦОДа

Анализ полученных данных позволяет не только сделать срез рыночных показателей, но и оценить различные физические параметры внедряемых проектов, получив, таким образом, некий усредненный портрет российского модульного ЦОДа. Так, если исключить совсем небольшие внедрения, рассчитанные на несколько стоек, выходит, что средний показатель площади МЦОДа составляет около 80 кв. м. Минимальный размер помещения (за исключением мини-ЦОД) составляет 12,6 кв. м, максимальный — 350 кв. м. Средняя полезная мощность проектов оставляет 174,6 кВт. Рекордсменом, согласно нашим данным, здесь стал компания «Техносерв» с МЦОДом полезной мощностью 640 кВт для компании «Аэрофлот». Кроме того, анализ показал, что если рассматривать все проекты, то средняя рабочая мощность в расчете на стойку сейчас фактически составляет 7,4 кВт, а средняя максимальная — 11,6 кВт. Самая большая допустимая мощность на один серверный шкаф (по 20 кВт) отмечена у решений GreenMDC FixedSizedMDC StandardOutdoor12 и «Утилекс» NOTA. Самым популярным типоразмером стоек является 600 х 1200 мм при высоте 42 или 47 юнитов, хотя встречаются и 600 х 1000, 800 х 1000, 600 х 1100 мм, но их гораздо меньше.

В большинстве проектов (примерно 2/3) система охлаждения строится на базе фреоновых кондиционеров, но если речь идет о высокой плотности мощности, используются жидкостные решения на основе водно-гликолиевой смеси. Что касается форм-факторов, то в половине случаев это внутрирядные кондиционеры, в остальных — канальные либо шкафные. В новых проектах производители стремятся установить системы охлаждения с компрессорами регулируемой производительности, например, на базе инверторов.

Еще один важный момент — срок введения проекта в эксплуатацию. Если речь идет о небольшом по масштабу внедрении, которое к тому же территориально находится относительно недалеко от места производства, то на изготовление и инсталляцию конструкции, как правило, уходит 15–16 недель. В случае значительной удаленности заказчика и труднодоступности площадки реализация проекта может затянуться до 26 или даже 40 недель. Типичный пример — решение «Утилекс» для АО «Красноярская ГЭС». Если говорить о крупных внедрениях емкостью свыше полусотни стоек, то сроки могут увеличиться до 4–6 месяцев.

Теги: Утилекс, Техносерв, SDN, Инфосистемы Джет, Stack.КУБ, AST Modular, Huawei, GreenMDC, FixedSizedMDC CompactIndoor24
